Тепловизионный контроль новостроек: требования ГОСТ и выбор профессионального тепловизора для экспертов

Рынок первичного жилья в Краснодаре продолжает демонстрировать высокие темпы строительства. При этом плотность застройки и скорость возведения монолитно-каркасных высоток в Прикубанском или Центральном округах неизбежно приводят к скрытым дефектам теплоизоляции. Для специалистов по строительному контролю, технадзору и профессиональной приемке квартир тепловизор стал базовым рабочим инструментом. Без него невозможно доказать застройщику наличие скрытого брака, который зимой превратится в промерзающие углы, а весной и осенью — в очаги плесени.

Однако, экспертная приемка требует не просто фиксации «красивой цветной картинки», а проведения легитимных измерений, результаты которых будут иметь юридическую силу в суде. Для этого оборудование должно строго соответствовать государственным стандартам.

Специфика монолитно-каркасного строительства и кубанский климат

Современные жилые комплексы Краснодара в основном возводятся по монолитно-каркасной технологии с заполнением проемов газобетонными блоками и последующим утеплением. Такая конструкция имеет множество преимуществ, но она крайне уязвима к нарушению технологии монтажа.

Основные зоны риска, которые выявляет тепловизор на объекте:

• стыки между монолитным перекрытием и блочной кладкой: при некачественном запенивании или дефектах фасадного утеплителя здесь образуются сквозные щели;
• неправильная установка оконных блоков: отсутствие ПСУЛ-ленты, пустые монтажные швы и неотрегулированная фурнитура становятся причиной мощных инфильтраций холодного воздуха;
• мостики холода в местах залегания армопоясов: высокая теплопроводность бетона при недостаточном слое теплоизоляции приводит к резкому падению температуры на внутренней поверхности стен.

Особую роль играет климатическая специфика Кубани. Высокая влажность воздуха весной и осенью в сочетании с затяжными ветрами усугубляет теплопотери через дефекты стен. Насыщенный влагой утеплитель стремительно теряет свои свойства, а тепловизор четко фиксирует эти зоны в виде характерных контрастных температурных пятен.

Параметры выбора профессионального тепловизора по ГОСТу

Проведение тепловизионного контроля в России жестко регламентировано нормативными документами, ключевым из которых является ГОСТ Р 54852-2011 «Здания и сооружения. Метод тепловизионного контроля качества теплоизоляции ограждающих конструкций». Согласно этому стандарту, прибор для экспертной съемки должен обладать определенным набором технических характеристик. Попытки использовать дешевые бытовые инфракрасные приставки для смартфонов или пирометры не позволят составить легитимный акт осмотра.

При выборе профессионального оборудования необходимо ориентироваться на следующие пороговые значения:

• разрешение ИК-матрицы: для фиксации мелких дефектов и трещин на расстоянии ГОСТ требует использовать приборы с разрешением матрицы не менее 160×120 пикселей (для крупных объектов и фасадной съемки рекомендуются матрицы 256×192 или 384×288);
• температурная чувствительность (NETD): этот параметр определяет способность тепловизора различать минимальные перепады температур. Профессиональный прибор должен иметь чувствительность не хуже 50 мК (0.05 °C). Чем ниже это значение, тем более четким будет термографический рисунок в условиях малого температурного контраста между улицей и помещением;
• диапазон измеряемых температур: стандартный рабочий диапазон для строительной экспертизы должен составлять от -20 °C до +150 °C;
• внесение в Госреестр СИ: прибор эксперта технадзора в обязательном порядке должен быть сертифицирован как средство измерения и иметь действующее свидетельство о поверке. Без этого результаты обследования не примет ни один застройщик или суд.

Обзор профессиональных брендов из каталога Инструмент23

На рынке профессионального диагностического оборудования выделились два бренда, предлагающих оптимальные решения для строительных экспертов по соотношению функционала и стоимости.

Тепловизоры ADA Instruments: технологичность и баланс

Бренд ADA предлагает оборудование с идеальным балансом цены и качества для выездных инженеров. Популярная модель ADA TermoVision 120 стала стандартом для специалистов по приемке квартир в Краснодаре благодаря надежному корпусу и высокой скорости работы и возможности метрологической поверки. Для более детальной экспертизы фасадов и крупных коммерческих объектов используется профессиональная модель ADA TermoVision 256, оснащенная матрицей повышенного разрешения и системой автофокусировки, что позволяет делать четкие термограммы с больших расстояний. Тепловизоры ADA официально внесены в Госреестр СИ, что закрывает любые юридические вопросы при составлении официальных актов.

Тепловизоры RGK: доступный профессиональный инструмент

Оборудование RGK ориентировано на жесткую эксплуатацию непосредственно на строительных площадках. Модели серии RGK T отличаются повышенной прочностью, длительным временем автономной работы и эргономичным интерфейсом, разработанным специально под нужды строительного контроля. Большинство тепловизоров этого бренда официально внесены в Госреестр СИ, что закрывает любые юридические вопросы при составлении официальных актов.

Сравнение тепловизора и пирометра для строительного контроля

Для наглядности сопоставим возможности полноценного тепловизионного оборудования и точечных измерителей (пирометров), которые часто ошибочно пытаются использовать при приемке жилья:

FAQ (Часто задаваемые вопросы)

Какой тепловизор лучше взять для выездной работы: с поворотным объективом или компактный?

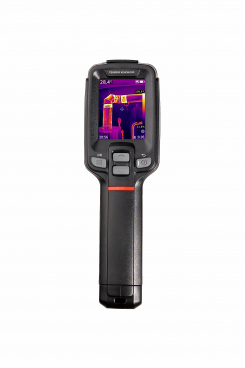

Для оперативной приемки квартир и экспресс-тестирования изоляции оптимально подходят компактные модели пистолетного типа, такие как ADA TermoVision. Они легко помещаются в инструментальную сумку и быстро приводятся в рабочую готовность. Модели с поворотным объективом незаменимы при длительной, детальной экспертизе промышленных объектов, съемке электрощитовых или потолочных зон в труднодоступных местах, где оператору важно менять угол обзора, не меняя положения экрана.

Можно ли проводить тепловизионную съемку новостройки летом?

Строительный ГОСТ требует наличия температурного напора (разницы между температурой внутри помещения и на улице) не менее 10–15 °C. Проводить легитимную съемку в разгар кубанского лета, когда на улице +35 °C, крайне сложно — для этого требуется искусственно охлаждать помещения мощными кондиционерами на протяжении суток. Поэтому основной сезон экспертной приемки с тепловизором — это осень, зима и ранняя весна.

Квалифицированный подбор измерительного оборудования

Использование сертифицированного тепловизора, соответствующего требованиям ГОСТа — это основа репутации и юридической безопасности эксперта по техническому надзору. Ошибки в диагностике или предоставление акта, составленного нерегламентированным прибором, могут обернуться серьезными финансовыми спорами и потерей доверия со стороны клиентов.

Наши специалисты в Краснодаре помогут подобрать модель, прошедшую поверку, и предоставят полный пакет документов для вашей экспертизы. В каталоге Инструмент23 вы найдете оборудование от ведущих производителей, готовое к немедленной работе на объектах любой сложности. Переходите в наш каталог профессиональных тепловизоров, изучайте доступные модели и оформляйте заказ на надежный инструмент для вашего бизнеса.
