Тепловизор или Пирометр: чем инженеру идти на «охоту» за скрытыми утечками тепла

Введение

Быстрый ответ: пирометр измеряет усредненную температуру в одной локальной точке, в то время как тепловизор визуализирует все температурное поле исследуемой поверхности и строит ее детальную термограмму. Пытаться найти свищ в монтажной пене, скрытый дефект кирпичной кладки или мостик холода с помощью пирометра - это как осматривать темную незнакомую комнату через замочную скважину. Вы потратите часы рабочего времени, но с высокой долей вероятности пропустите критический очаг теплопотерь.

Для специалиста, чей профиль - профессиональная приемка квартир, технический надзор или судебная строительная экспертиза, правильный прибор для поиска утечек тепла определяет не только скорость работы, но и юридическую весомость предоставляемых заказчику отчетов. В этом материале эксперты краснодарского инженерного центра Instrument23 подробно разберут физику ИК-измерений и помогут определить, когда можно обойтись доступным оптическим термометром, а когда инвестиция в полноценную инфракрасную камеру окупается на первом же объекте.

➤ Смотреть сравнение ИК-оборудования в каталоге

Физика процесса: как видит мир строительный пирометр

Принцип работы бесконтактного инфракрасного термометра (пирометра) основан на улавливании теплового излучения от поверхности объекта и фокусировке этого излучения на одном внутреннем первичном пироэлектрическом датчике. Главное заблуждение начинающих мастеров заключается в неверном понимании функции лазерного целеуказателя.

Важно помнить: лазерный луч пирометра - это не измеритель, а всего лишь визуальный маркер (прицел). Сам замер происходит не в точке падения луча, а по площади определенного кругового пятна.

Размер этого измерительного пятна жестко привязан к понятию оптического разрешения прибора (показателю визирования), которое у большинства строительных моделей составляет 12:1. Это означает, что при удалении прибора от стены на расстояние 120 см, диаметр измерительного пятна на этой стене составит ровно 10 см. Прибор считывает тепловую энергию со всей этой площади, усредняет полученный показатель и выдает на дисплей единственную цифру.

Для большинства уличных и интерьерных задач по поиску сквозняков пирометр проигрывает тепловизору именно из-за этого эффекта усреднения. Узкую щель под подоконником, некачественный прижим створки ПВХ-окна или микротрещину в углу монолитного пилона пирометром легко пропустить. Прибор захватит в пятно замера холодный воздух из щели и тепло от окружающей стены, усреднит их и выдаст ложно-нормальный результат (например, стабильные +19 °C при реальной температуре утечки в +10 °C).

Тем не менее, строительный пирометр, цена которого доступна каждому мастеру, незаменим для экспресс-контроля четко локализованных узлов:

• оперативной проверки температуры теплоносителя на входе и выходе из радиаторов отопления;
• контроля равномерности нагрева открытого кабеля системы «теплый пол» до момента заливки;
• замера температуры бетонной смеси или цементно-песчаного раствора при заливке стяжки.

Инфракрасная карта: почему тепловизор незаменим для фиксации брака

Принцип работы строительного тепловизора принципиально иной. Вместо одного точечного датчика внутри оптического блока установлена ИК-матрица - микроболометрический массив. Каждая отдельная точка (пиксель) этой матрицы является самостоятельным измерителем температуры. Прибор мгновенно улавливает излучение со всей видимой площади ограждающей конструкции и преобразует его в пространственную картину - термограмму, где каждому температурному значению соответствует определенный цвет видимого спектра.

Главное преимущество для инженера на объекте - визуализация температурных аномалий в режиме реального времени, высокая скорость и абсолютная наглядность:

• инфильтрация воздуха: проникающий сквозь дефекты оконного уплотнителя морозный воздух на термограмме выглядит как четкий, контрастный холодный «факел» с динамическим распределением температур;
• скрытые дефекты: пустота в кирпичной кладке или просевшая минеральная вата за листом гипсокартона отображаются как локальные тепловые пятна с рваными краями, геометрию которых можно детально изучить и зафиксировать.

Помимо физической эффективности, существует важнейший юридический аспект. Полноценная инфракрасная термограмма, содержащая координатную сетку, температурную шкалу, зафиксированные точки экстремумов (минимумов и максимумов) и привязку к реальному снимку встроенной видимой камеры, может быть приложена к официальному акту осмотра. Такой документ принимается застройщиками для устранения брака по гарантии и имеет полную юридическую силу в суде. Одиночные цифры, записанные с экрана пирометра в блокнот, доказать в арбитраже невозможно.

Сравнительный баттл: оцениваем эффективность на объекте

Для быстрой оценки эксплуатационных параметров ИК-инструментов мы структурировали их характеристики в сводную таблицу:

Что выбрать для работы в 2026 году: рекомендации по каталогу Инструмент23

Выбирая, какой купить профессиональный тепловизор или пирометр, b2b-клиент должен отталкиваться от специфики своих повседневных коммерческих задач.

Когда достаточно пирометра

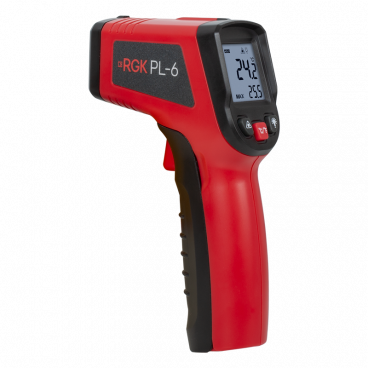

Если ваша специализация - электромонтажные работы, обслуживание сантехнических систем, ремонт и пусконаладка климатического или котельного оборудования. Для этих целей отлично подойдут профессиональные серии от бренда RGK. Многие модели укомплектованы выносной термопарой (К-типа), что позволяет дублировать бесконтактный ИК-метод точным контактным способом при проверке нагрева силовых шин или автоматических выключателей в щитовых. Многие модели этого бренда внесены в Единый государственный реестр СИ.

Когда строго необходим тепловизор

Если вы развиваете бизнес в сфере технадзора, занимаетесь комплексной приемкой квартир в новостройках Краснодара или проводите независимую судебную экспертизу.

• для стартового аудита: оптимальным выбором станут приборы от ADA или RGK с матрицей 120 пикселей - они закрывают базовые потребности при проверке жилых помещений;
• для углубленной диагностики: идеальным решением станут профессиональные тепловизоры с матрицей от 256 пикселей. Они обладают высокой температурной чувствительностью, отличным пространственным разрешением и легко сопрягаются со смартфоном или планшетом инженера прямо на объекте для моментальной отправки отчета заказчику.

➤ Проверить наличие приборов ADA и RGK в Краснодаре

FAQ (Вопросы по эксплуатации)

1. Почему пирометр врет на блестящих хромированных трубах или фольгированном утеплителе? это связано с физической характеристикой материалов - коэффициентом теплового излучения (коэффициентом эмиссии $\varepsilon$). Чистый блестящий металл практически не излучает собственное тепло, а отражает тепловую энергию окружающих предметов. Если не скорректировать коэффициент эмиссии в настройках прибора (по умолчанию он равен 0.95, а у полированной стали - около 0.1), пирометр выдаст грубую ошибку.
2. Можно ли тепловизором увидеть сквозняк, если на улице и в комнате одинаковая температура? нет, для фиксации инфильтрации воздуха необходим температурный градиент. Физика процесса требует, чтобы разница температур между внутренним пространством и улицей составляла не менее 10–15 °C. В противном случае плотность тепловых потоков будет одинаковой, и ИК-картинка останется однородной.
3. Заменяет ли тепловизор пирометр полностью или в арсенале инженера должны быть оба прибора? тепловизор полностью перекрывает измерительные возможности пирометра и дает панорамный обзор. Однако в арсенале практикующего эксперта пирометр часто остается в качестве вспомогательного инструмента для быстрой точечной верификации и работы в труднодоступных зонах, где габариты тепловизора не позволяют навести объектив.

Инструмент определяет статус эксперта

Строительный пирометр отлично экономит бюджет на этапе закупки оборудования, но неизбежно тратит драгоценные часы рабочего времени эксперта на объекте и не дает стопроцентной гарантии обнаружения мелкого брака. Профессиональный тепловизор - это долгосрочная инвестиция, которая окупается за счет колоссальной скорости проведения диагностики и абсолютной неопровержимости предоставляемых клиенту термограмм.

Игорь, технический специалист компании Инструмент23, Краснодар.

CTA: В нашем краснодарском магазине представлен полный спектр ИК-оборудования - от поверенных пирометров до тепловизионных систем, внесенных в Госреестр СИ. Приезжайте со своими задачами: мы продемонстрируем работу приборов на тестовых поверхностях. Актуальное наличие смотрите в каталоге измерительного инструмента.
