Тахеометр — основной инструмент геодезиста: функции, возможности и применение

Тахеометр появляется на объекте строительства раньше, чем первый ковш экскаватора. Пока площадка еще пустая, геодезист уже знает, где пройдут оси здания, где окажется каждый угол фундамента и насколько участок уходит в уклон.

В статье разбираем — как устроен тахеометр, что умеет и чем отличаются современные модели.

Что такое тахеометр

Тахеометр — геодезический прибор, который за одно наведение на точку измеряет сразу три параметра: расстояние до нее, горизонтальный и вертикальный углы. Если совсем простыми словами, тахеометр — это «умная рулетка с глазомером», которая не только измеряет, но и сразу считает координаты точек.

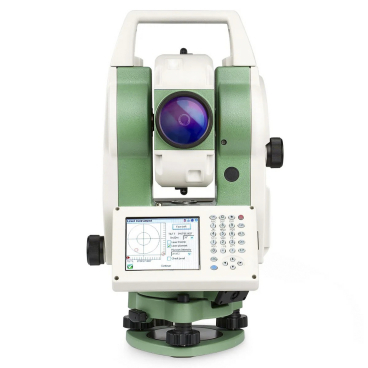

Внешне он похож на теодолит на поворотной платформе с прицельной трубой посередине. Внутри — лазерный дальномер, угловые датчики и встроенный компьютер. Оператор наводит прибор на точку, нажимает кнопку — дальше тахеометр считает сам.

Основные функции тахеометра

Тахеометр в геодезии закрывает задачи, для которых раньше выезжала целая бригада с набором приборов.

• Измерение расстояний. Лазерный луч доходит до точки и возвращается — прибор фиксирует расстояние с высокой точностью, до миллиметров при нормальных условиях измерений. Без рулетки, без помощника.
• Измерение углов. Горизонтальные и вертикальные углы снимаются автоматически при каждом наведении.
• Определение координат. Из расстояния и углов тахеометр сам вычисляет координаты точки — оператор получает готовый результат.
• Вынос точек в натуру. Обратная задача: геодезист вводит координаты из проекта, тахеометр показывает, куда именно поставить колышек. Строители работают по этим меткам.
• Съемка и построение плана. Прибор фиксирует серию точек — на их основе строится план местности или объекта.

Современные модели добавляют к этому память на тысячи точек, подключение к компьютеру и геодезическому ПО, встроенные программы съемки и выноса точек, которые автоматизируют рутинные операции.

Где применяется тахеометр

• Строительство и монолит. На стройке тахеометр работает каждый день — вынос осей, контроль перекрытий, проверка геометрии стен. Цена ошибки высокая: 10 мм не там — переделка.
  Что важно при выборе: дальность работы с призмой, объем памяти под большое количество точек, защита корпуса от пыли и влаги.

• Кадастровые и геодезические работы. Съемка границ участка, фиксация точек, подготовка данных для документов. Результаты измерений должны быть юридически значимыми.
  Что важно при выборе: прибор должен быть поверен и внесен в государственный реестр средств измерений — без этого данные не примут.

• Дорожное строительство. Длинные перегоны, открытые площадки, точки на откосах и конструкциях, до которых не добраться
  Что важно при выборе: безотражательный режим и дальность — чем больше, тем меньше перестановок прибора за смену.

• Ландшафтные работы. Съемка рельефа, привязка объектов к координатам, перепады высот на участке. Задачи без экстрима.
  Что важно при выборе: базового функционала достаточно, роботизация и расширенная дальность здесь избыточны.

• Учебная съемка. Первое, с чем сталкивается студент-геодезист на практике. Тахеометр здесь — способ освоить базу профессии: научиться снимать точки, строить по ним план, выносить координаты в натуру.
  Что важно при выборе: простое управление и надежность приоритетнее продвинутых функций.

Точность тахеометра — что это значит на практике

Точность тахеометра измеряется в угловых секундах — это погрешность при измерении углов. Самые распространенные классы — 2″, 5″, 10″. Чем меньше цифра, тем точнее прибор.

На расстоянии 100 метров тахеометр с точностью 5″ даст отклонение около 2–3 мм. Для большинства строительных задач этого более чем достаточно — допуски по СНиП значительно шире. Прибор класса 2″ нужен там, где результаты идут в официальные документы: кадастр, геодезические сети, ответственные конструкции.

Но паспортная точность — это потолок, а не гарантия. На реальном объекте на результат влияет несколько факторов:

• Состояние прибора. Сбитая калибровка дает систематическую ошибку, которую не исправить аккуратной работой. Прибор без поверки может врать стабильно и незаметно.
• Условия работы. Жара, ветер, дрожание воздуха над раскаленными поверхностями — все это снижает точность дальномера. Особенно заметно на длинных дистанциях.
• Установка прибора. Неустойчивый штатив, мягкий грунт под ногами, вибрация от техники рядом — прибор стоит, но результат уходит.
• Человеческий фактор. Небрежное наведение на призму, спешка при съемке — на практике это дает больше ошибок, чем сам прибор.

Виды тахеометров

Тахеометры делятся на несколько типов — выбор зависит от задачи и условий работы.

Преимущества тахеометра

• Один прибор вместо нескольких
  Тахеометр заменяет связку «теодолит + рулетка + нивелир». Углы, расстояния и высоты измеряются одним устройством, без перестановки разных приборов и лишней беготни.
• Быстрота работы и сразу цифровые данные
  За одно наведение прибор собирает полный набор данных по точке и сразу записывает их в память в виде координат и высот. Эти данные можно быстро передать в геодезическое ПО и проект, без ручного перенабора и лишних ошибок.
• Возможность работать одному на сложных объектах
  Безотражательные и роботизированные тахеометры позволяют снимать фасады, откосы и удаленные точки без помощника с рейкой и призмой. Один специалист закрывает больше задач за смену.

Как проверить тахеометр перед покупкой

Даже новый прибор может приехать с нарушенной калибровкой. Проверить базовую точность можно прямо в магазине за 10–15 минут.

• Тест горизонтального угла. Наведитесь на удаленную точку и запишите отсчет. Разверните прибор на 180° и снова наведитесь на ту же точку. Разность двух отсчетов не должна превышать двойную паспортную погрешность прибора.
• Тест дальномера. Измерьте расстояние до точки с известными координатами или рулеткой. Расхождение не должно выходить за паспортные значения.
• Проверка компенсатора. Наклоните прибор рукой — качественный тахеометр заблокирует измерения или подаст сигнал при выходе за допустимый диапазон.
• Состояние оптики и корпуса. Царапины на объективе, люфты в поворотных механизмах, следы влаги внутри трубы — все это видно при визуальном осмотре до покупки.

Поверка тахеометра: когда обязательна и что будет без нее

Поверка — это официальное подтверждение того, что прибор измеряет в пределах паспортной погрешности. Без нее нельзя утверждать, что результаты измерений достоверны.

Для кадастровых и геодезических работ поверка обязательна по закону. Прибор должен быть внесен в государственный реестр средств измерений и иметь действующее свидетельство о поверке. Если этого нет — результаты съемки не примут, придется переделывать работу заново.

Для строительного контроля поверка формально необязательна, но пренебрегать ею не стоит. Прибор без поверки может систематически врать — и этого не заметить до приемки объекта.

Как часто поверять тахеометр? При регулярной эксплуатации — раз в год. Обязательно после падения или сильного удара, даже если прибор внешне не пострадал. Поверку с выдачей официального свидетельства можно пройти в авторизованном сервисном центре.

Что еще нужно для корректной работы тахеометра

Тахеометр — это только основа комплекта. Без сопутствующего оборудования полноценная работа невозможна.

• Штатив. Устойчивое основание для прибора. Люфты в шарнирах дешевого штатива сводят на нет точность даже хорошего тахеометра. Для полевых работ предпочтительнее деревянный — гасит вибрацию и меньше уходит в геометрии при нагреве.
• Призма и веха. Нужны для работы в отражательном режиме. Оператор наводится на призму, которую держит помощник на вехе. Без этого комплекта отражательный тахеометр не работает.
• Отражающие марки. Используются вместо призмы на стационарных точках — крепятся к стене или конструкции. Удобны при контроле деформаций и мониторинге объектов.
• Геодезическое ПО. Данные из памяти прибора нужно куда-то выгружать и обрабатывать. Большинство современных тахеометров совместимы с популярными программами — уточняйте при покупке.

Перед тем как выбрать прибор, стоит сразу понять, что войдет в комплект, а что придется докупать отдельно. Иногда готовый комплект выгоднее, чем собирать по частям.

Где купить тахеометр в Краснодаре

Мы работаем с геодезическим оборудованием с 2010 года и поставляем тахеометры ведущих брендов RGK, ADA, AMO и других производителей. Это означает оригинальные приборы с гарантией производителя — не «серый» импорт без документов.

Большая часть ассортимента есть на складе: можно приехать, посмотреть на прибор вживую, проверить работу до покупки. На базе магазина работает авторизованный сервисный центр — поверку и обслуживание не нужно искать в другом городе.

Если не знаете, какой тахеометр подойдет под вашу задачу — опишите объект и бюджет. Поможем выбрать модель и укомплектуем всем необходимым.

Частые вопросы

• Можно ли работать с тахеометром в одиночку?
Зависит от типа прибора. Отражательный требует второго человека с призмой. Безотражательный и роботизированный — нет: первый меряет без призмы, второй сам следит за оператором.

• Нужна ли поверка тахеометра?
Для кадастровых и геодезических работ — обязательно. Без поверки и внесения в госреестр результаты измерений юридически недействительны. Для внутреннего строительного контроля — по регламенту компании, обычно раз в год.

• Чем тахеометр отличается от нивелира?
Нивелир измеряет только разность высот. Тахеометр — углы, расстояния и координаты одновременно. Это разные инструменты под разные задачи, не взаимозаменяемые.

• Какой тахеометр выбрать для строительства?
Зависит от объема и типа задач. Для большинства строительных объектов достаточно электронного отражательного — надежного и универсального. Если нужно работать в одиночку на крупном объекте, смотрите в сторону роботизированных моделей. Подобрать конкретную модель под ваш объект и бюджет помогут наши консультанты.
